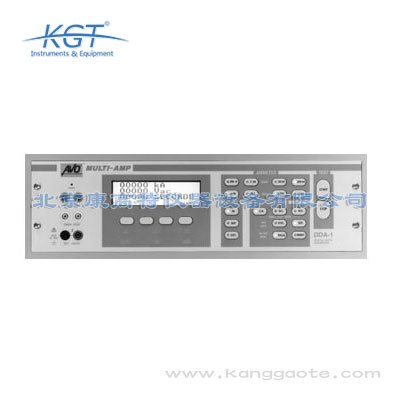

DDA-16數據采集與控制系統應用：
?DDA-16使用DDA-1數字?jǐn)?shù)據采集儀器儀表和控制系統去控制斷路器測試設備和記錄被測斷路器的反應。
?DDA-1是特別設計用來對輸出電流進行*控制和用來*記錄被測斷路器反應的。
?為多安培的CB-9116型號、DB-8130型號和CB-8160型號斷路器測試儀提供后期加配能力，使適應現在的測試標準，讓客戶不需要再額外購買新的測試系統。
?只需要簡單的手工工具，*能把這些模塊放置到CB-9116型號、DB-8130型號和CB-8160型號斷路器中。
DDA-16數據采集與控制系統特性和優點：
?DDA-1: 數字?jǐn)?shù)據采集儀器儀表和控制控制系統采用目前*先進的數字信號處理技術(DSP)。
?DSP技術提供SCR完整的數字式控制和數字式地采樣輸出電流作高精度測量。
?數字表：DDA-1數字式采樣輸出電流和計算提供給被測斷路器的電流。這個處理增加了電表系統的精度，并能靈活顯示各種電流值。
?對于測量短歷時電流，DDA-1通過選擇軟件控制按鈕選擇3種方式來計算輸出電流。
?對于輸出電流大于半個周期，DDA-1*會計算輸出電流脈沖的真有效值。對于輸入脈沖小于半個周期的，真有效值的計算沒有意義。
?對于任何電流脈沖，DDA-1能測量峰值電流和通過峰值電流計算預期有效值。這個多電流計算特性也在測試不同固態跳閘裝置非常有用。
?數字計時器：由于DDA系列數字信號處理技術，本系統能*的監控是否有電流存在或被測斷路器發生動作。這樣**記錄快速跳閘的斷路器的動作時間
?本系統能在檢測到有電流流動的時候主動啟動計時器，然后在發生動作后主動停止。
本系統能滿足不同測試環境下的需求：
?當測試一個斷路器或一個沒有輔助監測觸點的裝置的時候，有電流流動*會啟動計時器，然后沒 有電流后，*會停止計時器。
?當測試一個裝置，并監測常閉觸點，有電流流動*是啟動計時器，然后當觸點打開后，計時器停止。
?當測試一個裝置，并監測常開觸點，有電流流動*是啟動計時器，然后當觸點閉合后，計時器停止。
?數字電壓表：DDA-1能測量檢測儀器輸入到測試儀器中的電壓或從測試儀器中輸出的電壓。它也可以當做一個分析工具，當遇到大電流的時候通過計算通過斷路器觸點的電壓降來分析觸點的狀態。
DDA-16數據采集與控制系統特點：
?為多安培的CB-9116型號、DB-8130型號和CB-8160型號斷路器測試儀提供后期加配能力
?數字信號處理技術(DSP)
?可變脈沖時間和點弧角輸出電流控制
?操作非常簡單
?符合NEMA AB-4測試指引
|
數字電流表
|
|
|
數字顯示：
|
5位數字顯示 7 mm長
|
|
量程：
|
200/2000/20,000/200,000 A
|
|
電流表精度
|
|
|
連續：
|
讀數的±1%
|
|
峰值脈沖：
|
讀數的±2%
|
|
RMS脈沖：
|
讀數的±1.5%
|
|
數字計時器
|
|
|
數字顯示：
|
5位數字顯示 7 mm長
|
|
量程：
|
0.0001 to 99,999 秒
0.0001 to 99,999 周期
|
|
精度：
|
讀數的±0.005%
|
|
操作模式
|
輸入電壓
輸出電壓
|
|
數字顯示：
|
5位數字顯示 7 mm長
|
|
量程：
|
0 到 600 V
|
|
精確度：
|
讀數的±1%
|
|
尺寸：
|
132 H x 483 W x 119 D mm
|
|
重量：
|
2.5 kg
|
-
-
-
-
