RAPTOR一次注入測試設備

品牌：西班牙SMC
分類：一次電流注入測試系統
應用領域：電網，電廠，軌道交通，
測試對象：斷路器，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

RAPTOR一次注入測試設備簡介：
?RAPTOR操作便捷、適用性強。
?RAPTOR初始購買可僅購買主機，可根據需求添加從機，環通技術避免了接線的煩惱，從機與主機之間無線連接，消除電纜限制。
?RAPTOR小巧輕便易于運輸。
?RAPTOR憑手持控制器*可實現測量操作，數據可存儲并下載到PC端。
RAPTOR

RAPTOR一次注入測試設備特點：
?強大的輸出能力，*高可以提供15000A的電流輸出
?RAPTOR適用性強，初次購買可以只購買主機，可以隨時擴展從機來滿足對測試的不同需求，每個從機大約可以增加主機兩倍的功率
?環通技術! 測試儀不需要連接，簡單的添加匝數便可以產生數倍的電流
?IrDA界面，無線連接到從屬機上，節省了設置時間
?小巧輕便，主機重35公斤，帶有車輪和把手，更加便捷容易運輸
?輸出穩定，負載變化不影響輸出，可以快速穩定的調節
?手持控制器方便易操作，大屏可觸控操作屏，在室內或陽光直射下清晰可見
?操作簡單，單人即可操作測試設備，用戶可以在測試和測試間斷期間處理待測設備
?RAPTOR可提供多種測試，滿足用戶的不同需求
?測試數據可以存儲在手持控制器中，并在辦公室下載到PC端，做進一步的處理
RAPTOR-2

RAPTOR一次注入測試設備應用:
?變電站
?初次運行電力設施保護系統的過電流測試
?變電站中繞組阻抗測試以及CT/VT測試

技術參數: Raptor系統
RAPTOR-MS(values @240 Vac, 50 Hz, 1 turn sec. 960 mm 2 , 每邊測量線25cm）
高電流輸出
輸出電流	輸出電壓
無加載 V (0% Imax)	0 - 1.20 Vac - 持續
3.8 KAac (30% Imax)	0 - 0.81 Vac - 持續
7.5 KAac (60% Imax)	0 - 0.42 Vac - 3 min
13 KAac (Imax)	0 - 0.22 Vac - 3 s
無加載分辨率	25 uVac
輸出頻率	20 - 400 Hz（功率降低應用于50> f> 60 Hz）
低電流輸出（與高電流輸出不同時）
輸出電流	0 - 35 Aac (0 – 9 Aac 持續)
電壓輸出	0 - 200 Vac
輸出頻率	20 - 400 Hz（功率降低應用于50> f> 60 Hz）
隔離輸出	Yes
保護	熔斷器
測量
次級電流（高電流輸出）
范圍	0 - 1/0 - 15 KAac
分辨率	1 Aac, 10 Aac
準確性	±0.2% of the value ±0.2% of the range
相角	±0.25o
電流表/低電平電壓表
電流表范圍	0 - 0.2 / 0 - 2 / 0 - 20 Aac
電流表分辨率	0.1 mAac, 1 mAac, 10 mAac
電流表阻抗	<10 mΩ
電壓表范圍	0 - 30 mVac, 0 - 0, 3 Vac, 0 - 3 Vac
電壓表分辨率	0.015 mVac, 0.15 mVac, 1.5 mVac
電壓表阻抗	>3000 KΩ
頻率范圍	20 - 400 Hz
準確性	±0.1% of the value ±0.1% of the range
相角	±0.25o
隔離輸入	Yes

SPI225智能一次注入測試系統
查看詳情

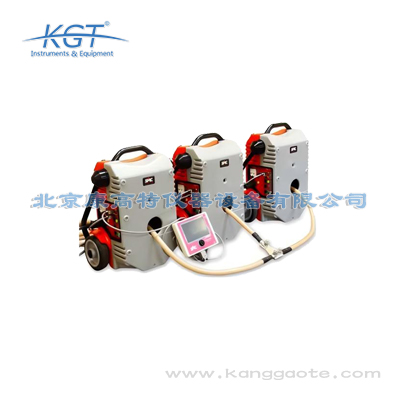

西班牙SMC TriRaptor 三相大電流注入系統
